Les lampes

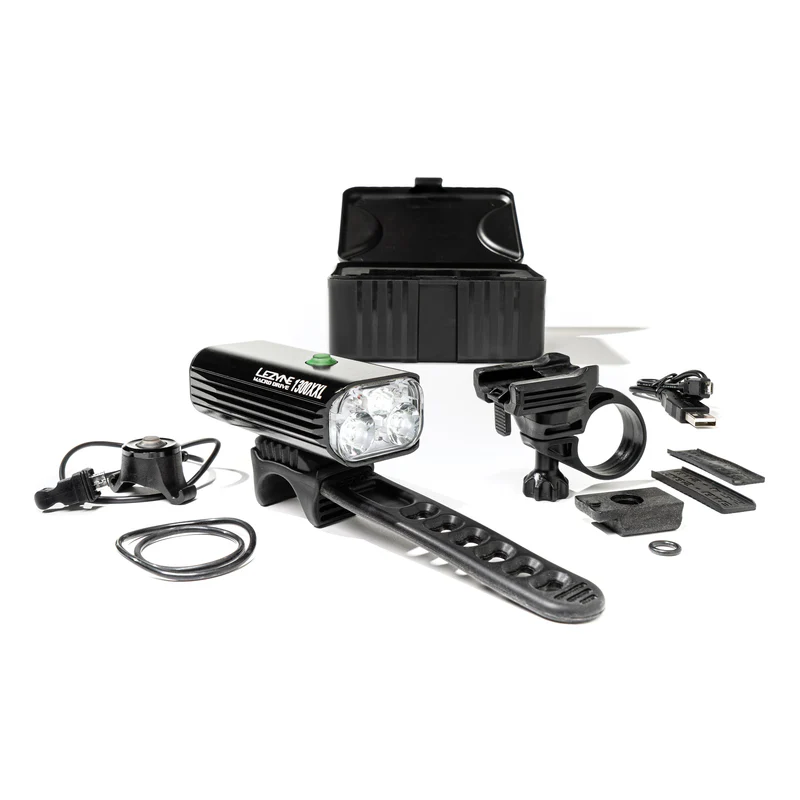

Je dispose sur mon vélo d’une lampe avant Lezyne MACRO DRIVE 1300XXL

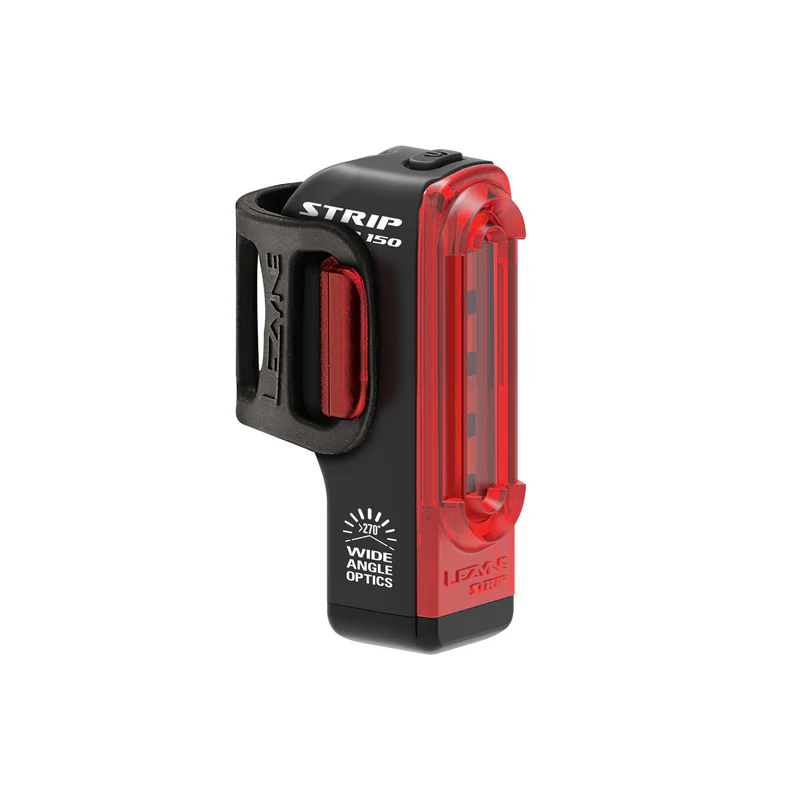

Et à l’arrière d’une lampe Lezyne STRIP DRIVE

Les deux lampes ont un système de fixation elastique qui présente l’avantage de se fixer partout mais qui a aussi l’inconvéniant d’être peu pratique à manipuler en particulier en hiver avec des gants épais.

Pour résoudre ce problème j’ai fabriqué des supports avant et arrières solides et faciles à manipuler.

A l’avant

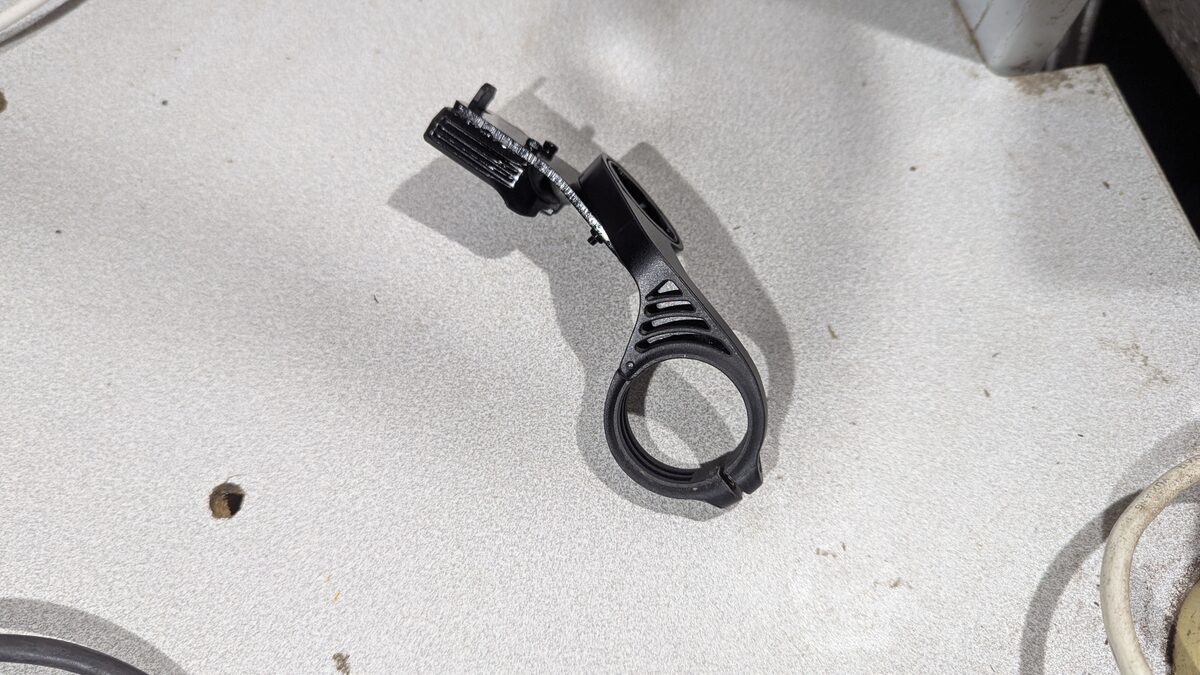

Pour la lampe avant j’ai 2 supports, l’un avec élastique que je vais conserver pour pouvoir utiliser la lampe sur un autre vélo si besoin et un pour “tube” que je vais récupérer et modifier. Je vais couper la partie inférieure et ne garder que le rail de fixation de la lampe afin de fabriquer une fixation que je visserais sous le support du GPS garmin. Le support sera donc fixe et la lampe amovible d’une seule main avec ou sans gants.

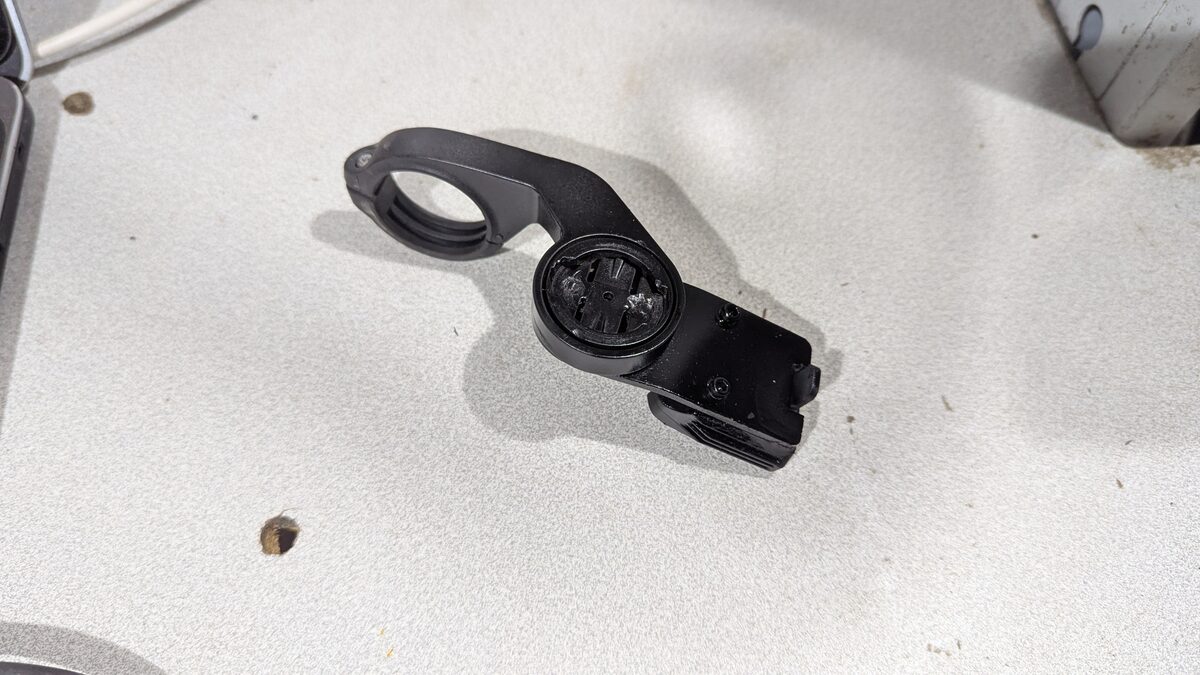

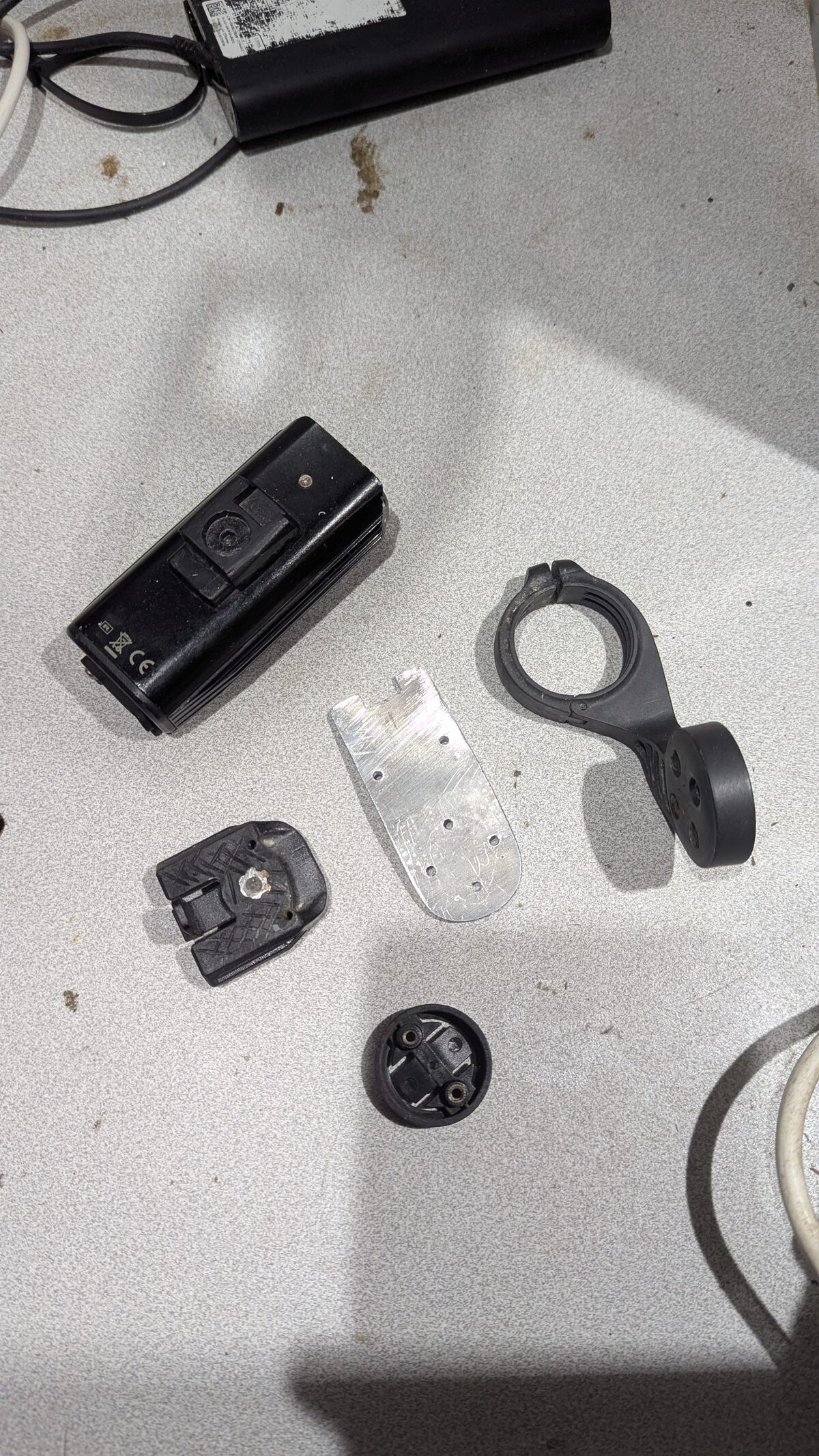

Je découpe une plaque d’aluminium à la forme souhaitée et je viens coller / visser le reste supérieur du support Lezyne d’origine.

La plaque en aluminium est légèrement pliée pour avoir un angle permettant à la lampe d’éclairer le sol à quelques mètres devant le vélo. Des perçages sont fait pour pouvoir fixer la plaque sous le support garmin à l’aide de vis M3.

Une fois assemblé et collé, l’ensemble est peint en noir d’un coup de bombe.

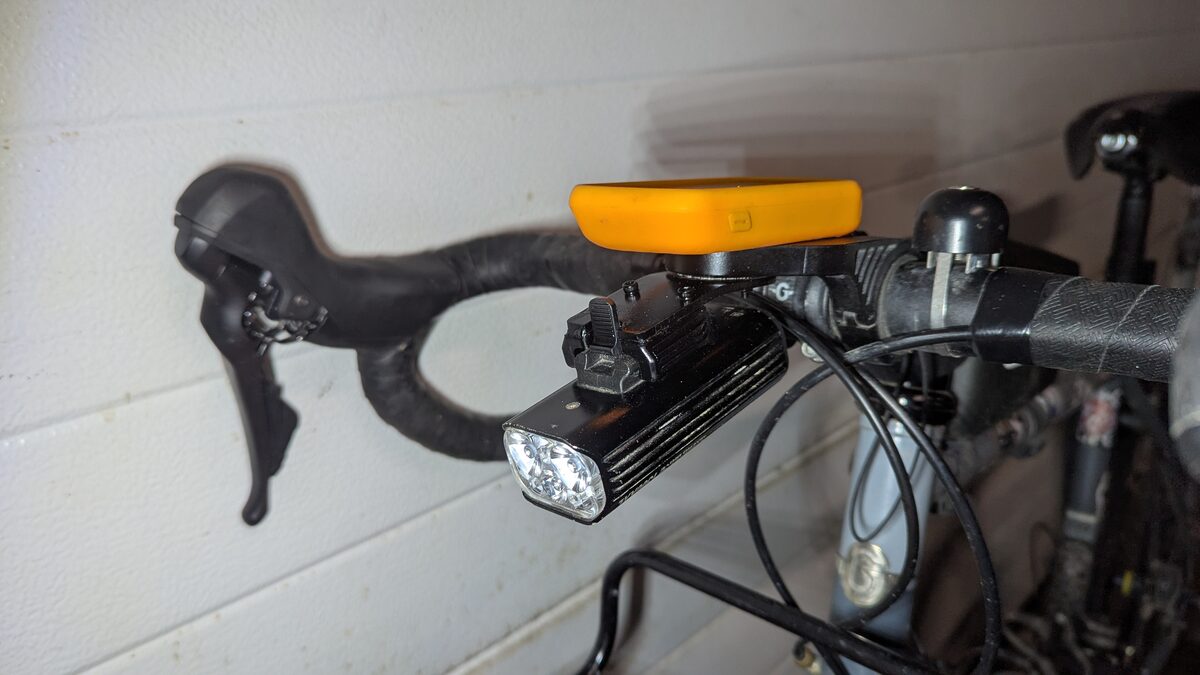

Installé sur le vélo, c’est discret et pratique. Ca fait maintenant 1 an que je l’utilise et j’en suis pleinement satisfait.

Une pression sur la languette en plastique et un mouvement vers l’avant permettent de libérer facilement la lampe. Une fois installée, elle tient parfaitement y compris en usage gravel avec vibrations et chocs répétés.

A l’arrière

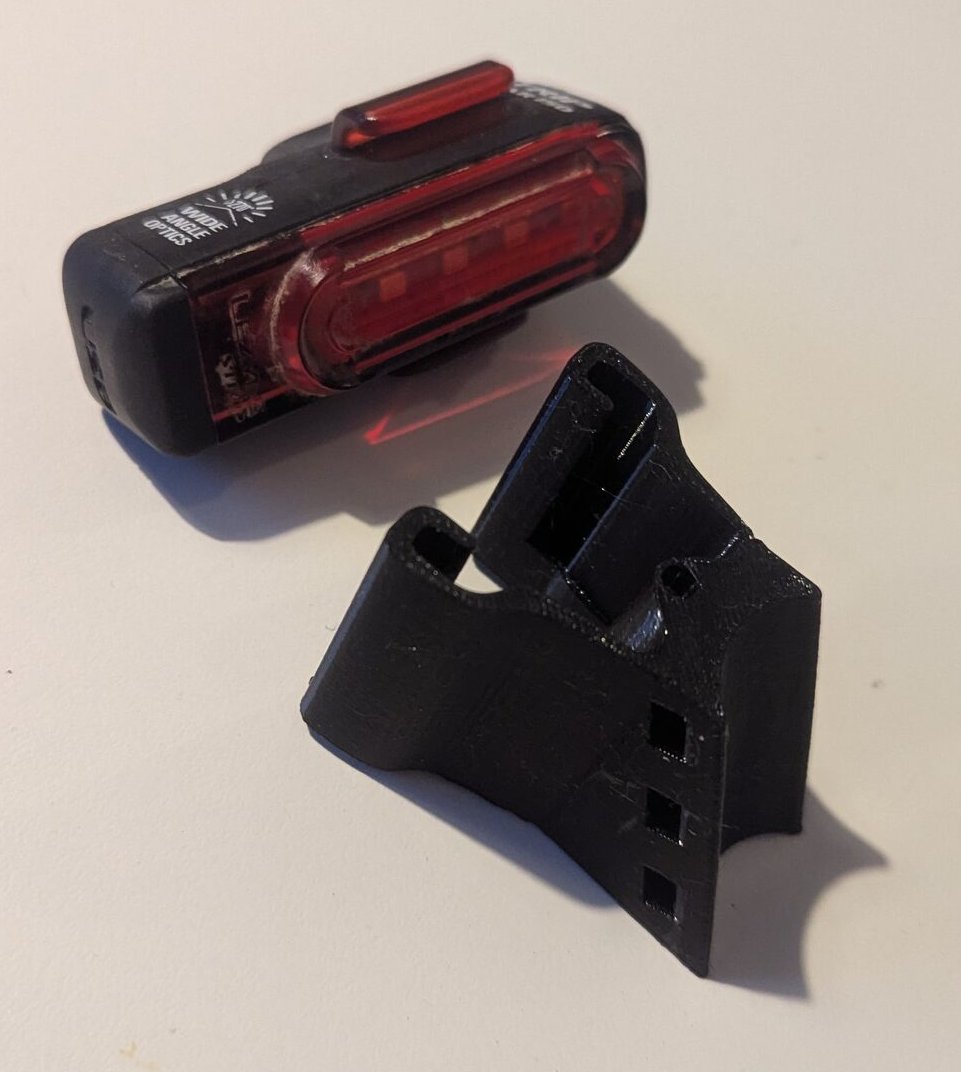

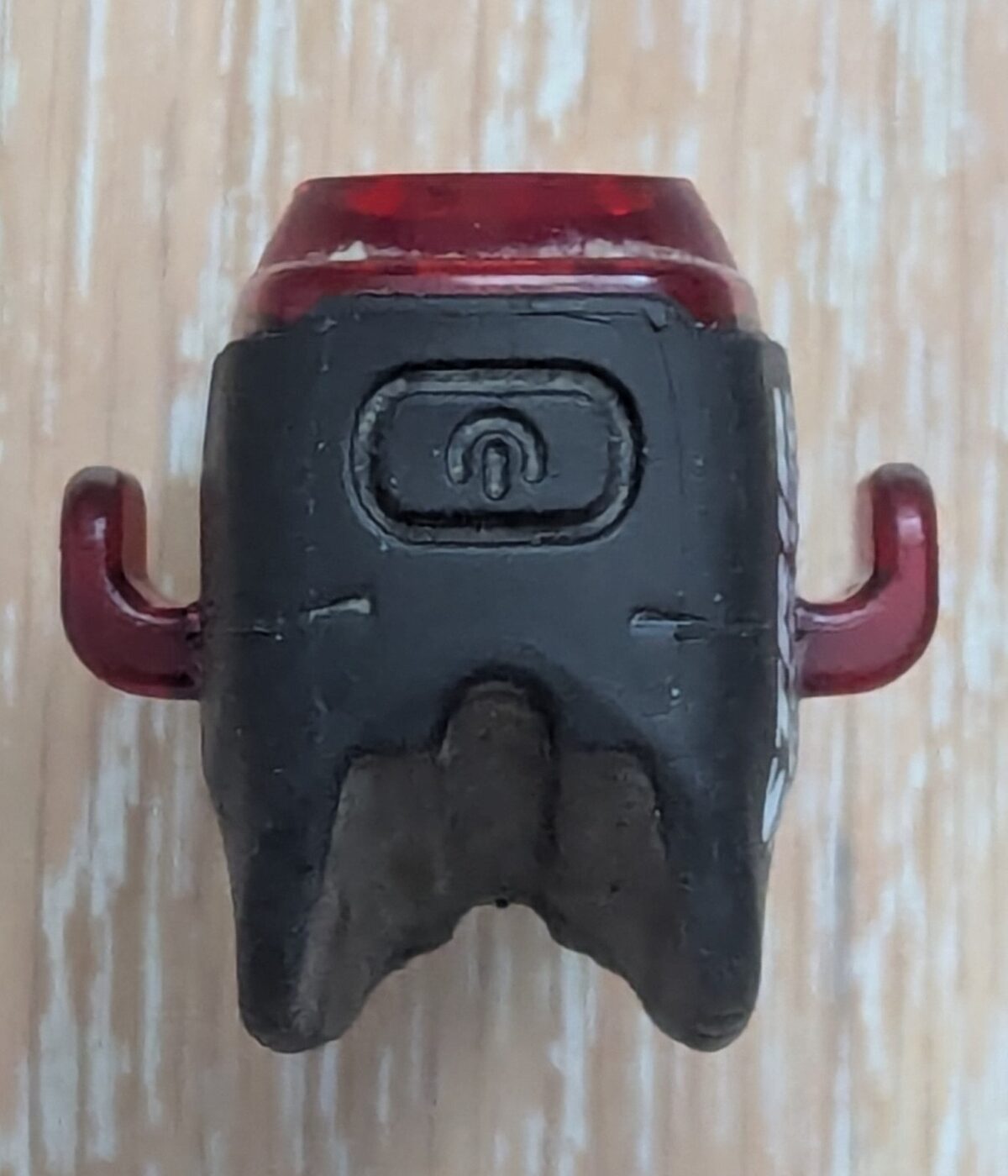

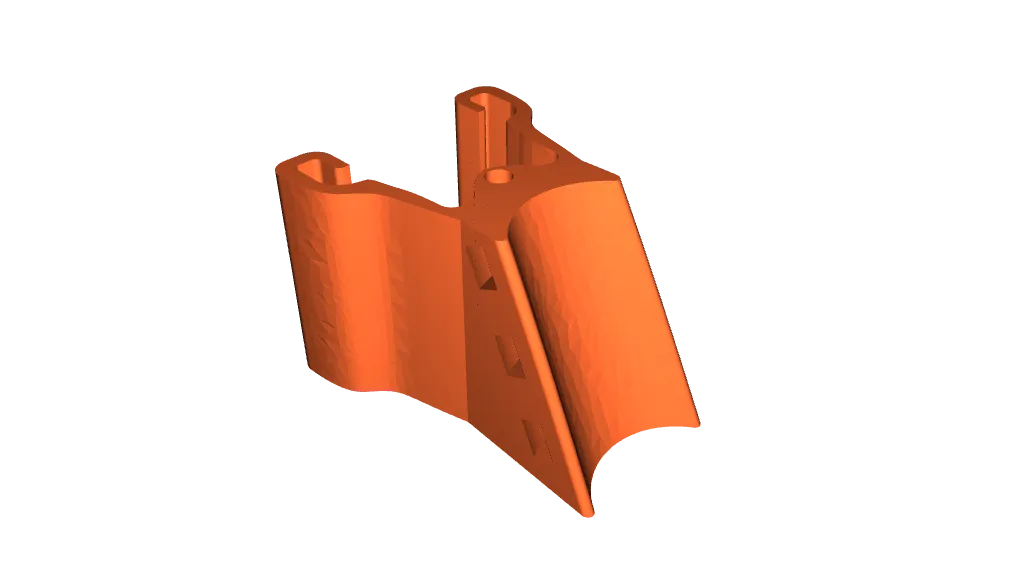

Pour l’arrière c’est l’impression 3D qui va être utilisée. J’ai modélisé avec Freecad un support qui permet de tenir la lampe fermement par simple friction dans une “mâchoire”. Pour faciliter la modélisation de cette pièce un peu compliqué j’ai pris une photo par le “dessus” puis je l’ai importée dans freecad (avec une calibration) pour servir de repères.

Le modèle est téléchargeable sur Printables

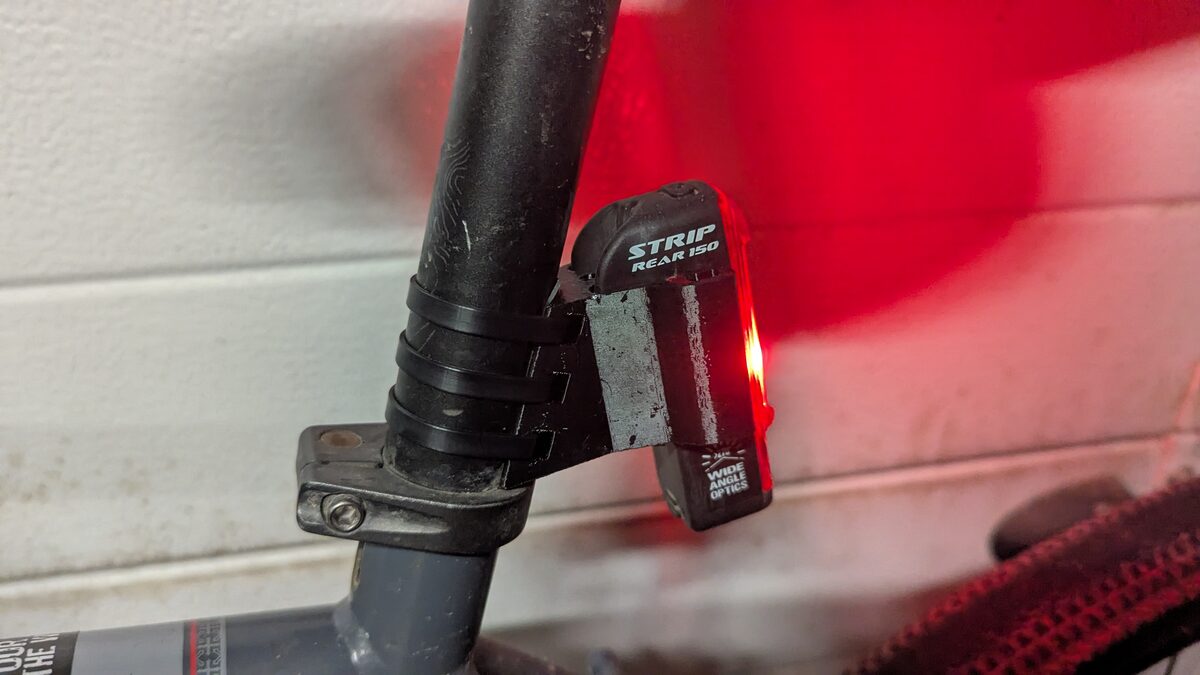

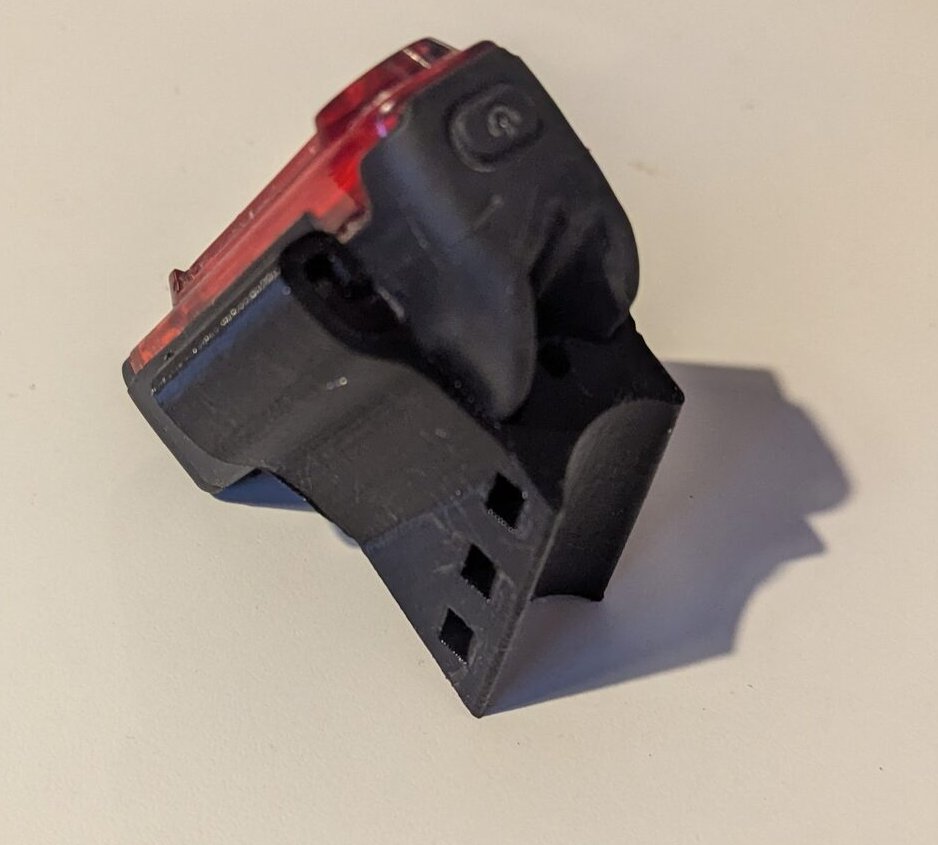

Le support est fixé au vélo avec des colliers. Ca tient très bien et c’est amovible si besoin.

Pour retirer la lampe il suffit de la faire glisser de son support vers le haut avec une seule main.
