Fabriquer un lecteur de carte MicroSD pour Arduino

Pour mon projet de datalogger, il me fallait un lecteur de cartes SD ou MicroSD. N’en ayant pas sous la main, j’en ai fabriqué un à partir d’un adaptateur SD / MicroSD. Il y a plusieurs avantages à cela:

  • l’encombrement très réduit.
  • Le coût dérisoire ( < 10 € avec la carte MicroSD ).
  • la simplicité.

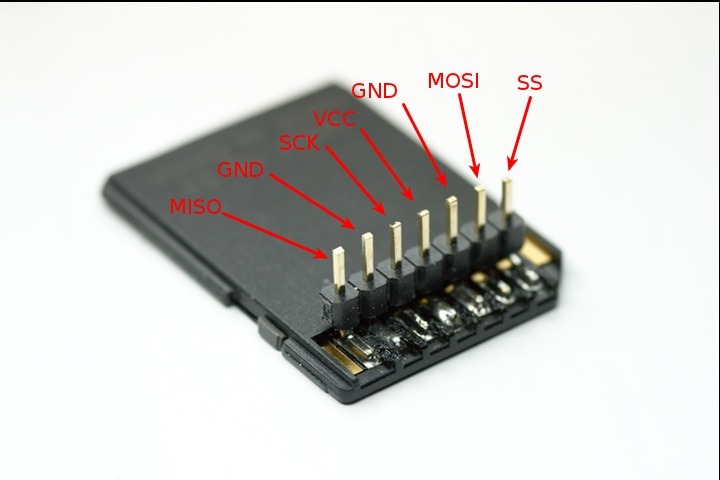

Attention, la tension d’alimentation et des différents signaux est en 3.3v. Ne le branchez surtout pas sur un arduino 5V sans utiliser des résistances pour réduire la tension à 3.3v !

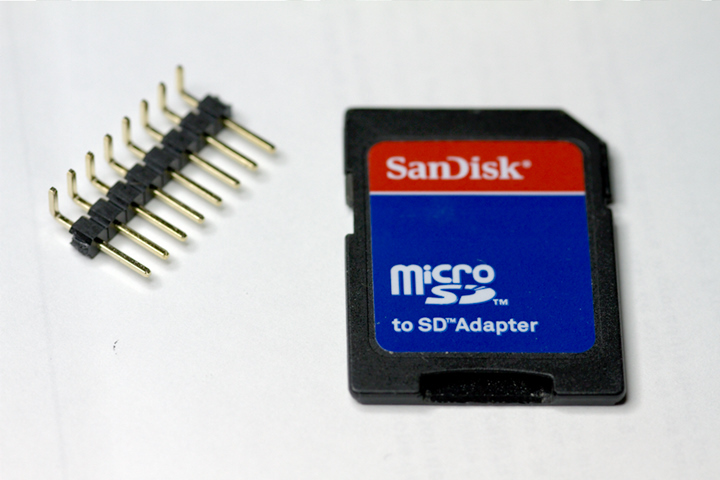

Le projet nécessite seulement des barettes sécables males, droites ou coudées ainsi qu’un adaptateur de cartes MicroSD.

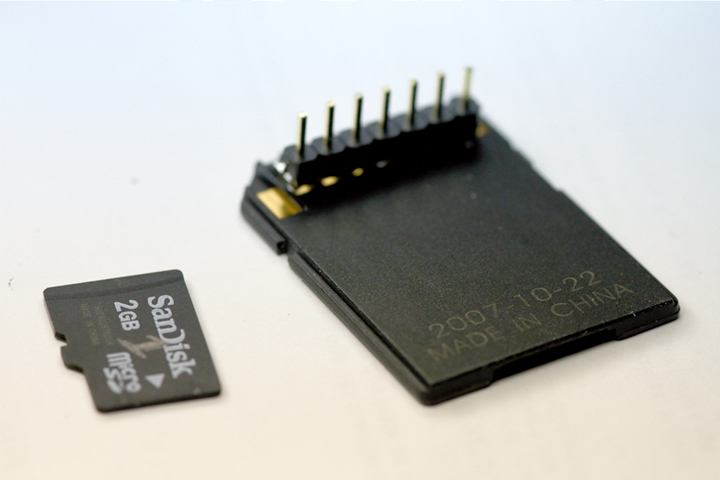

Voilà, votre lecteur de carte est prêt à être embarqué ! Temps de réalisation: 5 min :-)
